如何選擇合適的穩壓管？
1. ?確定關鍵參數?
穩定電壓（Vz）?：根據電路所需的穩壓值選擇，穩壓管的Vz應接近或略高于目標電壓（例如5V電路可選4.7V~5.1V）?。
功率消耗（Pd）?：需滿足實際功耗需求，計算公式為
，并預留20%余量防止過熱?。
動態電阻（Rz）?：Rz越小，穩壓性能越好，優先選擇低動態電阻器件以應對負載變化?。
溫度系數?：精密電路需選擇溫度系數低的穩壓管（如5V~7V器件），或采用溫度補償設計?。
2. ?應用場景適配?
電壓基準/參考源?：選擇高精度、低噪聲的穩壓管（如TL431），動態電阻需小于1Ω?。
電源穩壓?：匹配輸入電壓范圍（通常選Vin=2~3×Vz） ，并確保限流電阻能承受最大電流?。
過壓保護?：TVS二極管更適合瞬態高壓場景（如ESD防護），響應時間需小于1ns，功率需覆蓋浪涌能量?。

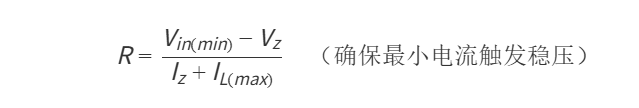

3. ?限流電阻設計?
R \leq \frac{V_{in(max)} - V_z}{I_{z(max)} + I_{L(min)}}} \quad \text{（避免超最大電流燒毀）} 需綜合輸入電壓波動和負載變化范圍?。
4. ?特殊場景處理?
高精度需求?：串聯硅二極管提升穩壓值（如5.3V穩壓管+0.7V硅二極管=6V輸出）?。
低功耗電路?：選擇反向電流（Ir）小的穩壓管，減少漏電對系統的影響?。
大功率場景?：優先選用TVS或功率型穩壓管，必要時加裝散熱片?。
5. ?選型驗證與測試?
電壓穩定性測試?：在不同溫度（-40℃~125℃）和負載下驗證Vz偏移量是否符合需求?。
瞬態響應測試?：對TVS二極管施加標準浪涌波形（如8/20μs），觀察鉗位電壓是否達標?。
總結
選型需綜合參數匹配、應用場景和可靠性驗證：
參數優先級?：Vz > Pd > Rz > 溫度系數?；
場景適配?：TVS用于瞬態保護，齊納管用于持續穩壓?；
設計余量?：功率和電流需預留20%~30%，避免極限工況失效?。
通過系統化選型流程，可確保穩壓管在電路中穩定可靠地工作。
